注意!注意!

天气转冷

人要穿冬衣

管管也要棉衣

也许关于PPR管材的物理特性您已经听说了很多，但是PPR管材的低温脆性问题您了解吗？尤其是冬季到来，做好管材防冻措施，防止因冻裂管材发生财产损失显得尢为重要。

1 为什么PPR管材会存在低温脆性问题？

众所周知，冬季气温骤降，事物会变得冷脆，冬季发生人体摔倒导致骨折的概率增大。同理，冬季PPR管材因低温脆裂的几率也会增加。要想知道PPR低温脆性的原因就要了解生产管材原料相应的物理性能。PPR是无规共聚聚丙烯，也就是我们所说的Ⅲ型聚丙烯。它是由丙烯单体和少量乙烯单体在加热、加压和催化剂作用下无规共聚得到的。乙烯单体随机地分布到丙烯长链中，其中乙烯单体一般控制在3-5%之间。乙烯含量和乙烯与丙烯的聚合方式决定了其具有冷脆性的特点。不难理解，PPR管材耐热性能较好，冬季耐低温性能表现相对差一些。

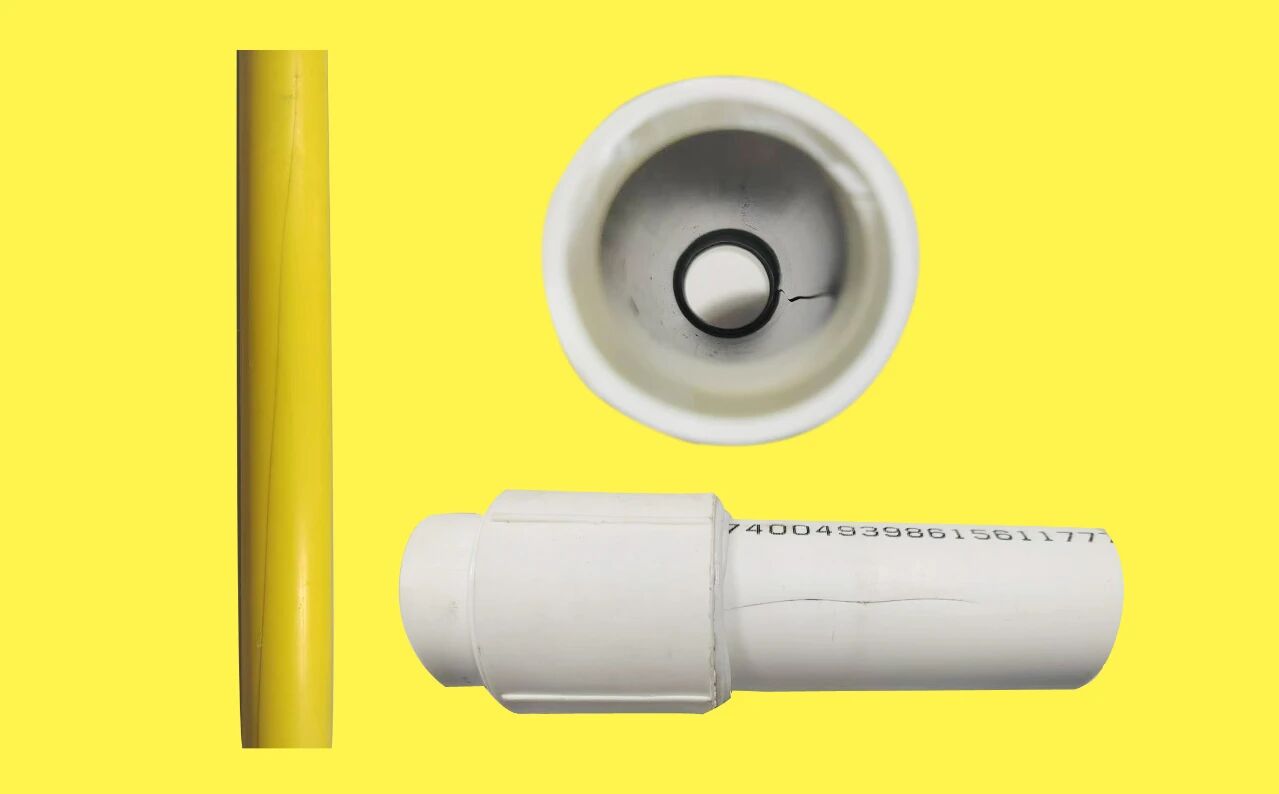

在气温较低时，纯PPR原料管材韧性会降低，表现为脆性，在低温环境下管材受到外力的冲击或者重压时，会出现直线开裂现象，并且开裂情况是由内管开始向外管延伸， 给施工带来不便捷性。

2 PPR脆性开裂在实际应用中造成的危害

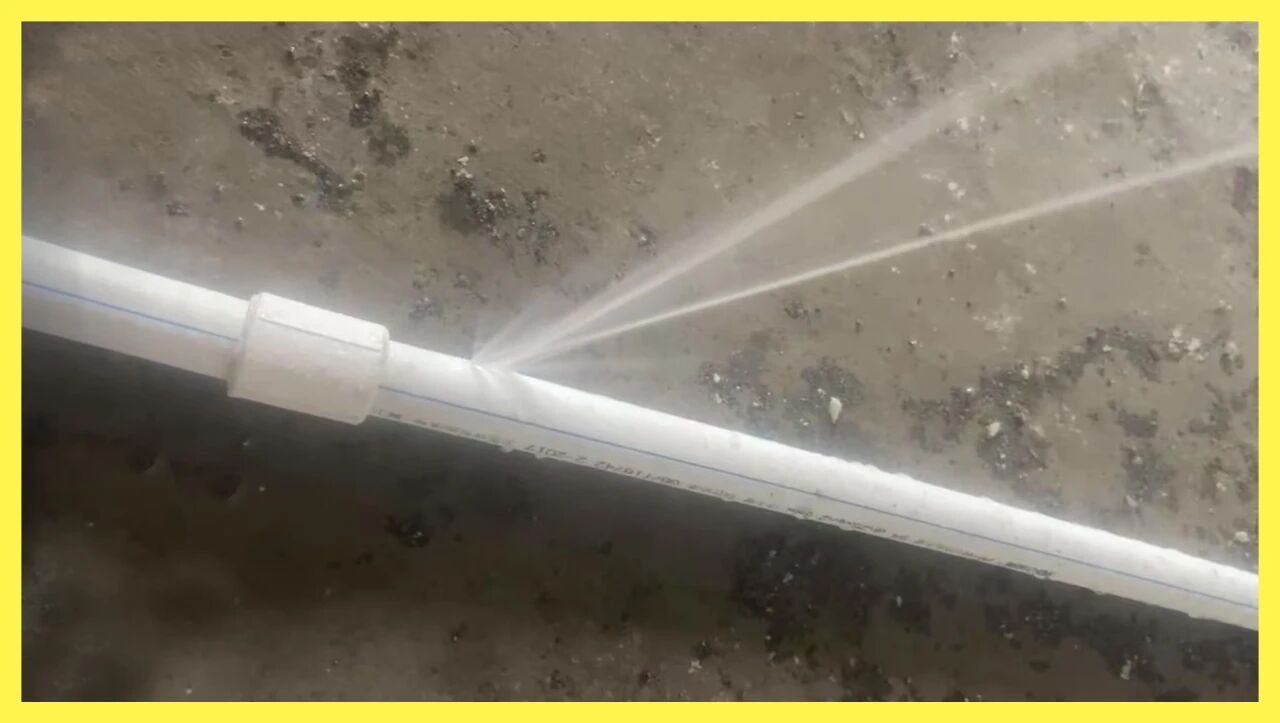

进入低温的冬季，PPR管材韧性降低，刚性增强，当管材在外力冲击下，会在受力点开裂后，沿着管材内壁向一个方向快速延伸，导致管材破裂，发生安全财产事故。

3 砸不坏的PPR管材不一定是100%纯料管材

Ⅲ型聚丙烯物理性能已经决定它的产品使用性能，耐热性能较为突出，低温冷脆性较为明显。在生产管材时加入PPB聚丙烯，可以增加管材韧性，管材虽然砸不裂了，但是耐热性能较差，会增加安全隐患，在国家出具相关法规中，是不允许加入此原料的。所以砸不坏的PPR管材不一定是好管材。

4 如何在实际使用中避免PPR管材脆性开裂问题发生？

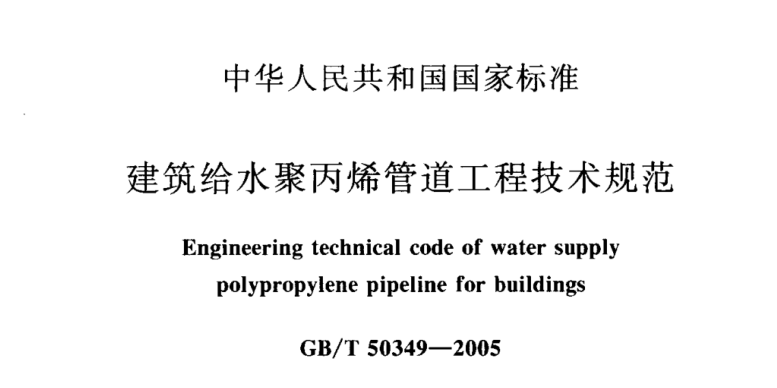

国家标准施工规范GB/T50349-2005《建筑给水聚丙烯管道工程技术规范》及《PPR管材管件产品使用说明书》中规定要求中有如下要求：

1)PP-R管材在搬运的过程中严禁抛、摔、滚、拖;

2)管材要求存放在库房和简易棚内，且堆放高度不能超过1.5m。

3)在施工的过程中，要做到:

① PP-R管在搬运、施工中应加以保护。在暗埋后要标出位置，以免装修破坏管道；

② PP-R管材在5℃以下存在一定低温脆性，施工要当心，切管时要用锋利刀具缓慢切割。对已安装的管道不能重压、敲击，必要时对容易受到磕碰位置进行保护；

③ 管道进行热熔连接之前，要认真检查管材是否已经受损；

④ 管道安装后必须试压；

⑤ 管道试压完毕后，如管道所处环境温度低于0℃，应及时将管道内积水排净，以防管道内结冰，导致管道开裂或性能下降。

5 选择质量好的PPR管材

星泉三层纳米抗菌抗垢抗冲PP-R给水管，采用三层共挤一体成型结构，内层为瓷白色纳米银离子抗菌层和疏水阻垢层，中间层为蓝色抗冲击加强层，外层为橘红色阻光防护层，三层三色，集抗冲、抗菌、防垢等多种功能于一体，抗冲击性能优越，有效降低了脆性开裂，守护家庭用水最后一道防线。
